三坐标实验室工程项目设计方案|三坐标实验室技术标准

一、总则
1.1甲乙双方就焊装车间三坐标房工程的相关现场勘察、图纸设计、设备制造、产品运输、现场安装及调试的技术要求，经双方协商一致，订立以下技术任务书，作为合同的技术说明附件，供双方共同遵守。
二、工程内容及范围
2.1根据甲方要求，乙方向甲方设计、建设三坐标房。
2.2本项目包含三坐标房（含水、电、气及地面）、三坐标恒温恒湿空调、三坐标房行车及房外围栏的采购及安装。本项目主要供货范围表如下：

序号	项目名称	具体规格	设备用途	数量	备注
1	房体（包含水、电、气及地面）	20mx10mx5.2m	房体	1间	规格按三坐标房施工图
2	单梁行车	2T	起重设备	1台
3	恒温恒湿空调	75kW	恒温恒湿空调	1台
4	围栏		防护	16个

2.3分工界限
乙方负责提供房体资料（平面布局图、水电气图、暖通系统图），行车资料（安装图、行车机械图纸、电气图纸）。

项目	包含内容	乙方	甲方	备注
一次线缆	插接母线、插接箱及其连接配件等		√	插接箱甲供
配电柜	从配电柜出柜开始的所有部分（包括恒温恒湿空调、照明、插座、三坐标设备用电预留接口）	√		甲方将电缆接入到控制柜空开上端
压缩空气	房内个用气点及管路	√		甲方在房外预留压缩空气接入点
压缩空气	房内个用气点及管路	√		甲方在房外预留压缩空气接入点
水	房内用水点及管路	√		甲方在房外预留自来水接入点

三、通用设计总则
3.1 本工程设计、安装以及设备的制造必须符合国家行业规范：
1）《采暖通风与空气调节设计规范》(GB50019-2003)
2）《通风与空调工程施工质量验收规范》（GB50243-2002）
3）《空气冷却器和空气加热器满足国家标准》（GB/T14296-93）
4）《通风管道施工技术规程》
5）《金属、非金属风管支吊架》（08K132）
6）《室内管道支吊架》（05R417-1）
7）《起重机设计规范》（GB/T3811-2008）
8）其它业主技术要求
3.2 厂房环境条件
3.2.1 室外空气状况（参考值）：
夏季：干球温度34℃ 湿球温度 27.8℃
冬季：干球温度5℃ 相对湿度79%
3.2.2 工厂动力条件
三相：380V 50Hz ±5%
单相：220V 50H±5%
压缩空气：0.5~0.7MPa
水：市政自来水
四、技术要求、参数
4.1房体技术要求
4.1.1室体壁板技术要求

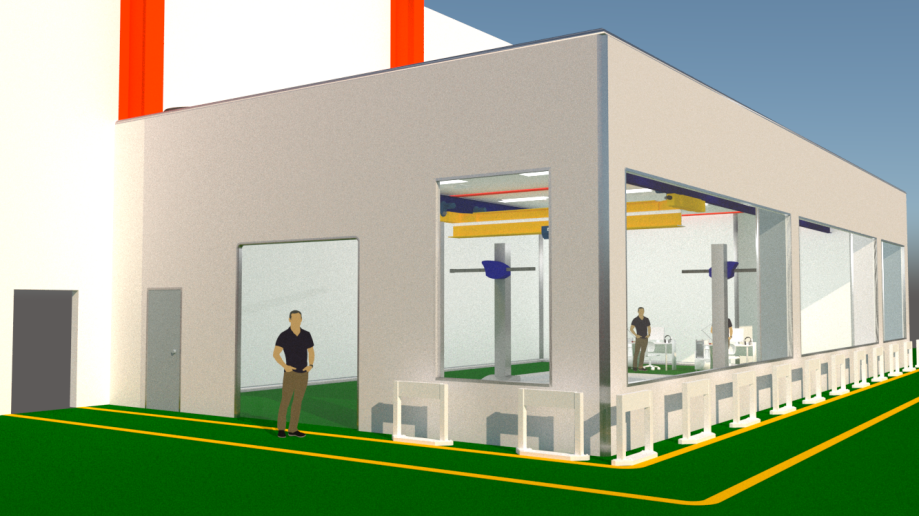

1) 东面、南面、西面、北面采用100mm厚铝蜂窝板（面板、底板均为0.8mm厚的铝合金，中间为98.4mm厚的铝蜂窝），面板颜色为甲方指定，底板颜色为铝合金本色，效果如图1所示。

图1
2) 南面中部和西面右中部采用双层中空隔音玻璃（玻璃高度为2.8米，玻璃底部距离地面800mm，南面下部玻璃长度为18米，西面右下部玻璃长度为1.6米）加铝合金框结构，厚度10+10+10。

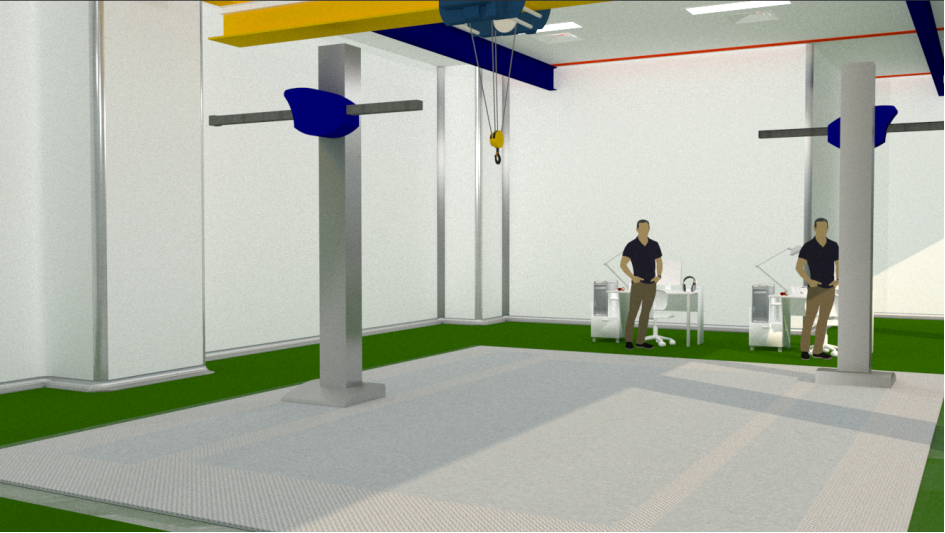

3) 水平和垂直方向拐角连接处均采用圆弧铝合金型材连接，具体安装效果如图2所示。

图2
4.1.2吊顶
吊顶采用50mm厚玻镁彩钢板，颜色为甲方指定；吊顶标高4.5米，封顶采用50mm厚玻镁彩钢板，颜色为甲方指定，房屋整体高度为5.2米。
4.1.3室体门
测量间西侧布置大门宽3 m，高度2.8m。大门为双开按钮自动玻璃门，采用夹层玻璃材质，密封处理，布置有门禁装置。西北侧布置人流门，宽0.9m，高2.1m，采用玻镁彩钢板，门框材质由甲方根据外层效果指定。
设备间东侧开有设备安装大门，具体尺寸根据设备需求。采用玻镁彩钢板。门框材质由甲方根据外层效果指定。
4.1.4地面
采用自流坪
4.1.5房体水电气
1）水
根据恒温恒湿空调用水点，从预留点接入。
2）电
乙方提供配电柜，甲方将电源接入配电柜上端，空调、照明、及设备（三坐标设备，预留4P 63A空开）用电线路由乙方完成。
测量间照明照度为400LUX，采用LED格栅灯，数量13盏；空调内机设备间照度为150LUX，采用LED格栅灯，数量2盏。
插座布置：测量间10个，设备间4个布置在厂房立柱两侧；三坐标测量设备电脑插座2两个，布置在地面，墙面插座选用五孔暗装插座，额定电流10A；地面插座选用起跳插座。电话插座1个，网络插座2个（具体位置由图纸确定）。
3）气
甲方在三坐标房附近布置起源，各支路由乙方负责；压缩空气接口数量为：测量间4个，设备间1个；压缩空气接口均配置三联件过滤器，阀门及快换接头。
4.2恒温恒湿空调系统技术要求
4.2.1 恒温恒湿房参数要求
温度范围：20±2℃
相对湿度范围：45-80%RH
4.2.2空调技术要求
1）制冷量：75kW；
2）电加热：50kW；
3）风量：20400 m³/h；
4）最小控温范围：（15~25）℃；
5）加湿量：25 kg/h;
6）温度探头控制精度：±0.1℃，温度显示分辨率0.01℃；
7）最小控湿范围：40% RH ~75% RH；
8）控湿精度：±5%RH，湿度显示分辨率1%
空调系统应能按要求自动调节室内温/湿度，具有制冷、制热、加湿、除湿功能；空调机组采用风冷冷却，空调应具有高效节能性，同时应具有较高的能效比，空调室外机应具有良好的刚性和防腐性能，适应多种环境条件；主机压缩机应具有高效、可靠、寿命长的特点，其安装应考虑到振动和噪音问题。机组应一体化集成度高，运行可靠。日常运行无需专人值班；用户界面操作简洁，多级密码保护，能有效防止非法操作。控制器具有掉电自恢复和高、低电压保护功能。通过菜单操作可以准确了解各主要部件运行时间。专家级故障诊断系统，可以自动显示当前故障内容，方便维护人员进行设备维护。可存储历史事件记录，记录MESSAGE（消息）、WARNING（警告）、ALARM（报警）三种事件，配置通讯接口。
4.2.3送风管路
送风口采用铝制散流器，具体数量由乙方计算提供，送风管道采用1.0mm镀锌铁皮制作，用B1级橡塑保温。空调内机出口配置重力式防火阀。
4.2.4 回风管路
采用铝制门铰式回风百叶，回风口布置在北面墙下，具体数量、安装位置及尺寸由乙方计算提供，回风管道采用1.0mm镀锌铁皮制作，用B1级橡塑保温。空调内机出口配置重力式防火阀。
4.3行车技术要求
房内安装行车一台，行车参数见参数表，行车小车配置防坠落装置，电机配置过载保护装置。

序号	名称	规格参数	序号	名称	规格参数
1	最大起重量	2000kg	7	起重工作级别	A5
2	跨度	6m	8	起升机构级别	ISO M5
3	起升高度	3.1m	9	大车机构级别
4	起升速度	5/0.83m/min	10	桥架颜色	RAL1028
5	小车运行速度	50/5m/min	11	轨道	普工40a（轨道已安装）
6	大车运行速度	32/8m/min	12	电源	380/48V;50Hz
13	控制方式	手操/有线与无线自由切换
